4-2試驗前必須確保下列元器件已經退出：電壓互感器、避雷器、帶熔斷器的手車、站用變壓器、高壓電纜；

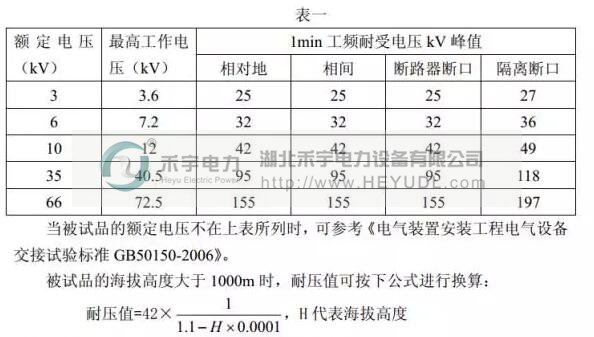

4-3試驗前，試驗相關人員必須了解試驗品的詳細參數、電壓等級、海拔高度，具體耐壓值參考（表一）：海拔不高于1000m

4-4試驗前，需將電流互感器二次繞組短接接地；

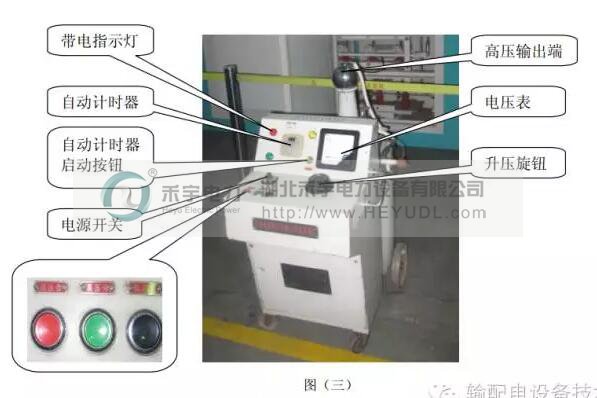

4-5試驗設備：工頻耐壓試驗裝置（高壓耐壓機），參考圖（三）所示：

4-6試驗中的所有人員應嚴格遵守《安全試驗規程》中的規定。

五、試驗步驟

原則上，交流耐壓試驗應按照下列步驟進行操作：

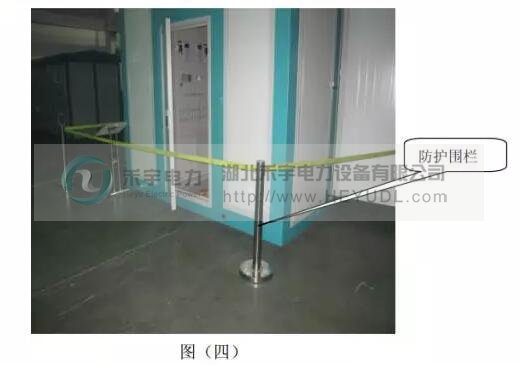

5-1用防護欄將被試品進行有效隔離，如圖（四）所示：

5-2將工頻交流耐壓機（以下簡稱耐壓機）放置到適宜位置，便于試驗進行，如圖（五）中所示：

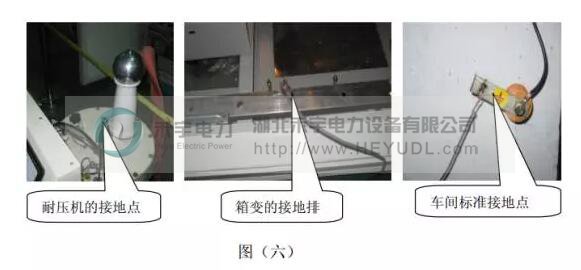

5-3耐壓機接地點、箱變的接地排與車間的標準接地點，三者應可靠，如圖（六）中所示：

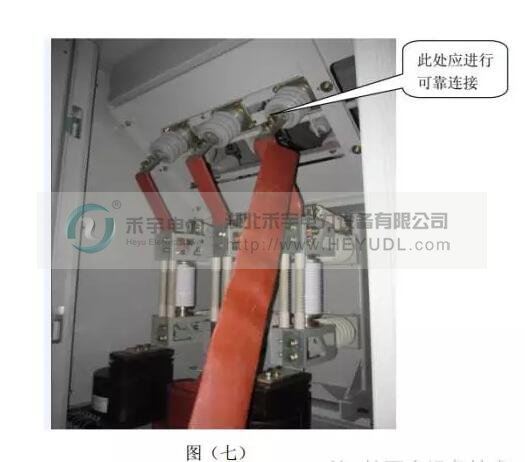

5-4將耐壓機的高壓輸出端與被試品可靠連接，如圖（七）所示：

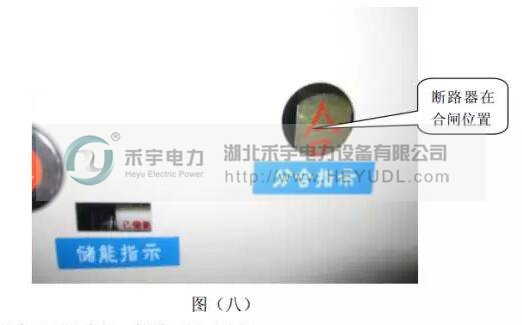

5-5將所有斷路器置于合閘位置，圖（八）所示：

5-6將隔離刀置于合位，接地刀置于分位；
5-7將耐壓機的自動計時器調整到需要的數值；
5-8接通耐壓機的試驗電源；
5-9確認所有人員離開防護欄；
5-10確認耐壓機的調壓開關處于零位置，不可沖擊升壓，如圖所示：

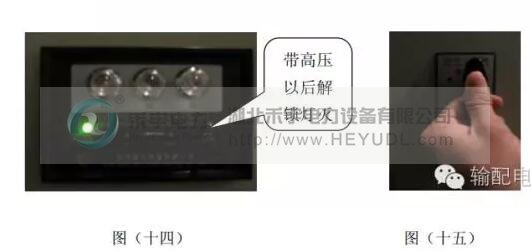

5-11檢驗帶電顯示器及電磁鎖，逐相（A、B、C）升壓，至被試品額定電壓的50-60%，觀察帶電顯示器，與所加相對應的帶電顯示器指示燈亮起，同時“解鎖”燈應滅（或者“閉鎖”燈亮起），電磁鎖不能打開；

5-12如果不符合以上描述，需要檢查確定元器件是否損壞；
5-13將帶電顯示器面板上按鈕置于“OFF"位置；
5-14原則上，應逐相對（A、B、C）三相進行主回路對地耐壓試驗；
5-15按下耐壓機開始按鈕，進行升壓，升壓速度在40%試驗電壓以內可不受限制，其后應以約為每秒3%的試驗電壓升到規定值；
5-16試驗電壓升到規定值后，按下耐壓機上的自動計時器，進行計時；
5-17試驗過程中需提高警惕，嚴謹人員進入防護欄內；
5-18試驗過程中，需留心觀察被試品，出現異常情況，應立即采取相應措施；
5-19試驗時間到后，自動計時器會發出聲音提示，均勻的降壓至零；

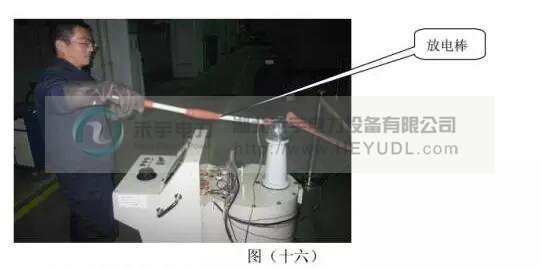

5-20按下”高壓分“按鈕，立即用放電棒對試驗品進行放電（三相均要放電），放電時間在1min左右，如圖（十六）所示：

5-21將斷路器置于分閘位置；

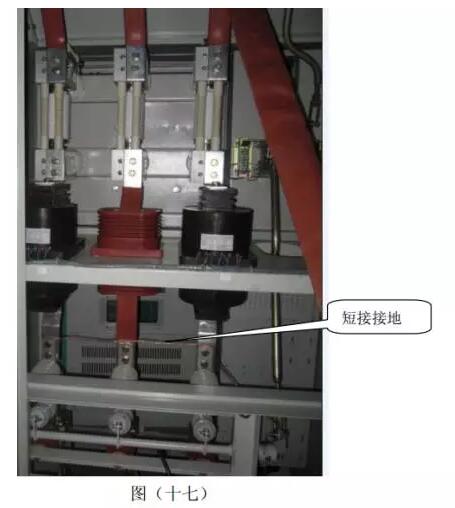

5-22檢查試驗高壓加在斷路器的位置，將斷路器的另外一端，用細銅絲短接接地，如圖（十七）所示： 5-23按照上面14-19的步驟進行操作
5-24試驗完畢以后，將試驗過程所接的臨時線拆除恢復；

六、試驗結果判斷

對于絕緣良好的被試品，在交流耐壓中不應擊穿，而其是否擊穿，可根據下面現場來分析：

6-1根據試驗回路接入表計的指示進行分析

         一般情況下，電流表如果突然生生說明被試品被擊穿

6-2根據控制回路的狀況進行分析

        如果過流繼電器整定適當，在被試品機床時，過流繼電器應動作，并使自動控制開關跳閘，整定值過大時，電流繼電器整定電流過大，即使被試品放電或小電流擊穿，繼電器也不會動作，因此，應正確整定過流繼電器的動作電流，一般應整定為被試品額定試驗電流的1.3倍左右。

6-3根據被試品的情況進行分析

         被試品發出擊響聲、冒煙、出氣、焦臭、閃弧、燃燒等都是不允許。應該具體查明原因，上述現象如果確定是絕緣部分出現的那么則認為是被試品存在缺陷或擊穿。

七、注意事項

7-1被試品為有機絕緣材料時，試驗后應立即觸摸，如出現普遍或局部發熱，則認為絕緣不良，應及時處理，然后再作試驗。
7-2在試驗過程中，若由于空氣濕度、溫度、表面臟污等影響，引起被試品表面滑閃放電或空氣放電，不應認為試品的內絕緣不合格，需經清洗、干燥處理之后，再進行試驗。
7-3升壓必須從零開始，不可沖擊合閘。升壓速度在40%試驗電壓以內可不受限制，其后應均勻升壓，速度約為每秒3%的試驗電壓。耐壓試驗前后均應測量被試品的絕緣電阻。
