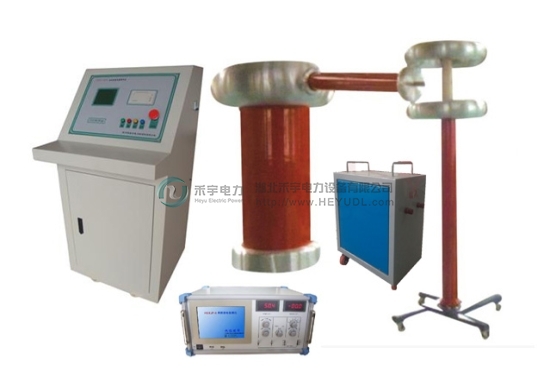

充氣式無局放試驗變壓器
額定容量 25kVA
輸入電壓 380V±10%
輸出電壓 0-100kV
額定電壓下系統(tǒng)局放量 ≤5PC
輸出電流 250mA
電壓精度 AC 1.5%
電源失真度 ＜3%
絕緣介質 SF6氣體
無局放調壓器控制箱
額定容量 25kVA
輸入電壓 380V±10%
輸出電壓 0-430V
輸出電流 62.5A
隔離濾波變壓器
額定容量 25kVA
輸入電壓 380V±10%
輸出電壓 380V±10%
空載損耗 ≤5%
阻抗電壓 ≤5%
衰減效果 10kHz-100kHz≥ 20db
100kHz-30MKz≥ 60db
無局放電容分壓器
高 900mm
電容量 500-1000PF
局放量 ≤5PC
無局放保護電阻
