產品簡介

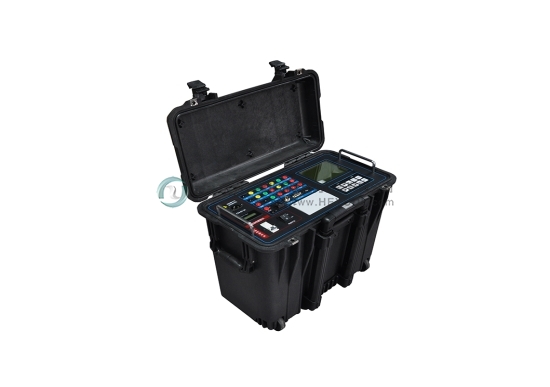

HY9018高壓斷路器特性測試儀內置鋰電池，無需外接電源即可工作。時間：12個斷口的固有分、合閘時間，同相同期、相間同期。重合閘：每斷口的合-分時間（金短時間），分-合時間（無電流時間），分-合-分時間：一分時間、一合時間、二分時間。超強的抗干擾能力，在500KV變電站試驗，也能輕松試驗，精確測量。萬能通用測速傳感器，直線行程傳感器，旋轉傳感器，安裝極為方便，簡捷。適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗等特點。
1.儀器內置鋰電池，無需外接電源即可工作
2.時間：12個斷口的固有分、合閘時間、同相同期、相間同期
3.重合閘：每斷口的合--分時間（金短時間），分--合時間（無電流時間），分--合--分時間：一分時間、一合時間、二分時間
4.彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形
5.速度：剛分、剛合速度，最大速度，時間--行程特性曲線；重合閘--分速度，一合速度，二分速度
6.行程：總行程，開距，超行程，過沖行程，反彈幅值
7.電流：分，合閘線圈的分、合閘電流值、電流波形圖
8.動作電壓：提供DC10~256V/20A（瞬時工作）數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值
9.超強的抗干擾能力，在500KV變電站試驗，也能輕松試驗，精確測量
10.萬能通用測速傳感器，直線行程傳感器，旋轉傳感器，安裝極為方便，簡便
11.開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜
12.適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗
13.主機可存儲2000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間
14.主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶
15.中文菜單操作，使用方便，內置打印機快速打印所有數據及圖譜
16.剛分、剛合速度定義編制了相應的分析軟件，根據需要，任意分析，適用于國內外任何一家開關生產的任一型號開關的測速
技術參數
時間：
普通開關：量程 4000.00ms 分辨率：0.1ms
誤差：
1.100ms以內 0.1ms±1個字
2.100ms以上 0.1%±1個字
3.同期：±0.1ms
速度：量程 20.00m/s 分辨率：0.01m/s 誤差：1%±0.1ms
行程：
真空斷路器： 量程：50.00mm 分辨率：0.1mm 誤差：1%±1mm
SF6斷路器： 量程：300.00mm 分辨率：1mm 誤差：1%±1mm
少油斷路器： 量程：1000.00mm 分辨率：1mm 誤差：1%±1mm電流：量程:20.00A 分辨率：0.01A
輸出電源：DC10~256V數字可調/20A
外形尺寸：500mm×305mm×457mm
重量：50kg
電流： 量程：20.00A 分辨率：0.01A
輸出電源： DC10~256V數字可調/20A
外形尺寸： 500mm×305mm×457mm
重 量： 20Kg
